CS903 Ртутный / Ртутный сульфатный электрод для одноканального потенциостата / гальваностата серий CS
Одноканальный потенциостат / гальваностат серий CS
Электрохимическая рабочая станция CS (потенциостат / гальваностат) содержит быстрый цифровой генератор функций, высокоскоростную схему сбора данных, потенциостат и гальваностат. Обладая высокими показателями стабильности и точности, с использованием современного аппаратного обеспечения и хорошо функционирующего программного обеспечения, это комплексная исследовательская платформа для исследования коррозии, батарей, электрохимического анализа, датчиков, биологических наук и химии окружающей среды и т.д.
Приложения:
(1) Механизм реакции электросинтеза, электроосаждения (гальваники), анодного окисления и т.д.
(2) электрохимический анализ и датчик;
(3) Новые энергетические материалы (литий-ионная батарея, солнечный элемент, топливный элемент, супер конденсаторы), современные функциональные материалы, фотоэлектронные материалы;
(4) изучение коррозии металлов в воде, бетоне, почве и т.д.;
(5) Быстрая оценка эффективности ингибитора коррозии, стабилизатора воды, покрытия и катодной защиты.
Особенности оборудования
Двухканальный высокоскоростной 16-битный / высокоточный 24-битный АЦП;
Встроенный анализатор частотных характеристик (FRA), диапазон частот: 10 мкГц ~ 1 МГц;
Широкополосный усилитель с высоким входным сопротивлением
Встроенный синтезатор цифровых сигналов FPGA DDS
Мощный Потенциостат / Гальваностат / ЗРА;
Потенциальный диапазон регулирования: ± 10 В; Напряжение соответствия: ± 21 В;
Диапазон регулировки тока: ± 2 А;
Потенциальное разрешение: 10 мкВ; текущее разрешение 1пА.
Особенности программного обеспечения
Программное обеспечение CS studio предоставляет пользователям универсальный набор сглаживания / дифференцирования / интеграции, который может завершить расчет высоты пика, площади пика и потенциала пика кривых CV.
CS studio также обеспечивает мощную нелинейную аппроксимацию по уравнению поляризации Батлера- Фольмера. Он может рассчитать наклон Tafel, плотность тока коррозии, ток ограничения, поляризатное сопротивление ионов, скорость коррозии. Он также может рассчитывать плотность спектра мощности, сопротивление шума и сопротивление спектра шума на основе измерений электрохимического шума.
Программное обеспечение CS Studio позволяет в реальном времени сохранять данные измерений. Дат может быть автоматически сохраняются даже в случае отключения внезапной силы.
Студийный комплект CS имеет встроенную универсальную временную политику для комбинированных измерений, которая может облегчить автоматизацию экспериментов и сэкономить время.
Анализ батареи: эффективность заряда и разряда , емкость, удельная емкость, энергия заряда и разряда и т.д.
EIS анализ: сюжет Боде, Найквиста , Мотта- Шоттки
Технические преимущества
1. Импеданс (EIS)
Потенциостат CS использует интегральный алгоритм корреляции и двухканальную технику передискретизации и обладает сильной способностью против помех. Он подходит для измерений EIS высок оимпедансной системы (>109 Ом, таких как покрытие, бетон и т.д.). Он также может быть использован для получения кривой Мотта- Шоттки и кривой дифференциальной емкости. Во время теста программное обеспечение может отображать потенциал разомкнутой цепи (OCP) в режиме реального времени без ввода.
EIS сплава AA6063 Al в Се3+, содержащий 3% раствор NaCl |
Поляризационная кривая из аморфного сплава на основе Ti и нержавеющей стали в 3% растворе NaCl |
2. Поляризационная кривая
Он может завершить линейную кривую поляризации и измерения участка Тафеля . Пользователь может установить анодный реверсивный ток (ток пробоя пассивирующей пленки) кривой циклической поляризации, чтобы определить потенциал точечной коррозии и защитного потенциала материала и оценить его подверженность межкристаллитной коррозии. Программное обеспечение использует нелинейную аппроксимацию для анализа кривой поляризации и может быстро оценить антикоррозийную способность материала и его ингибиторы.
3. Вольтамперометрия
Он может выполнять следующие методы электроанализа : линейная развертка вольтамперометрии ( LSV), циклическая вольтамперометрия (CV), лестничная циклическая вольтамперометрия (SCV), вольтамперометрия с квадратными волнами (SWV), дифференциальная импульсная вольтамперометрия (DPV), нормальная импульсная вольтамперометрия (NPV), AC вольтамперометрия (ACV), инверсионная вольтамперометрия и т. д. Он объединяет расчет площади пика, тока пика и анализа стандартной кривой
Кривая LSV: мезопористый углеродный материал в 0,1 М КОН |
CV кривые суперконденсатора PPy в 0,5 моль/л H2SO4 |
4. Электрохимический шум
С высоким сопротивлением повторителя и нулевым сопротивлением амперметра, он измеряет природный потенциал / currentfluctuati дополнений в коррозии системы. Он может быть использован для изучения точечной коррозии, гальванической коррозии, щелевой коррозии, растрескивания под напряжением и т. Д. По спектру шума мы можем оценить возникновение, рост и гибель метастабильной точечной коррозии и трещины. Основываясь на расчете шумостойкости и индекса точечной коррозии, он может выполнить локальный мониторинг коррозии.
Электрохимический шум низкоуглеродистой стали в 0,05 моль/л |
5. Полное плавающее измерение
Рабочая станция CS использует полностью плавающий рабочий электрод. Он может использоваться для автохлавных электрохимических измерений, оперативного мониторинга коррозии металлических компонентов под землей (арматура в бетоне и т.д.)
6. Пользовательские методы
Рабочая станция CS поддерживает определенные пользователем комбинации измерений. Пользователь может установить циклические ТИМ Инга измерения электрохимического метода или несколько методов.
Мы можем предоставить функции API и примеры разработки, что облегчает требования некоторых пользователей к вторичной разработке и измерениям, определяемым пользователем.
Технические характеристики
Поддержка |
2-, 3- или 4-электродной системы |
Потенциальный диапазон регулирования: |
±10 В |
Диапазон регулировки тока: |
±2 А |
Потенциальная точность управления: |
0,1% × полный диапазон ± 1 мВ |
Точность контроля тока: |
0,1% × полный диапазон |
Потенциальное разрешение: |
10 мкВ (> 100 Гц), 3 мкВ (<10 Гц) |
Чувствительность по току: |
1 pA |
Время нарастания: |
<1 мкс (<10 мА), <10 мкс (<2А) |
Входной импеданс электрода сравнения: |
10 12 Ом || 20 пФ |
Диапазон тока: |
2nA ~ 2A, 10 диапазонов |
Напряжение соответствия: |
±21 В |
Потенциал и текущий диапазон: |
Автоматический |
Максимальный выходной ток: |
2,0 A |
Сканирование CV и LSV : |
0,001 мВ ~ 10000 В/с |
Ширина импульса CA и CC: |
0,0001 ~ 65 000 с |
Приращение тока во время сканирования: |
1 мА при 1 А / мс |
Потенциальный прирост во время сканирования: |
0,076 мВ @1 В / мс
|
Частота SWV: |
0,001 ~ 100 кГц
|
Ширина импульса DPV и NPV: |
0,0001 ~ 1000 с |
Сбор данных AD: |
16 бит на 1 МГц, 20 бит на 1 кГц |
Разрешение DA: |
16 бит, время установки: 1 мкс |
Минимальный потенциальный прирост CV: |
0,075 мВ |
Частота IMP: |
10 мкГц ~ 1 МГц |
Фильтры нижних частот: |
покрытие 8-десятилетия |
Электрохимическая импедансная спектроскопия (EIS) |
|
Генератор сигналов: |
|
Диапазон частот: |
10 мкГц ~ 1 МГц |
Точность частоты: |
0,005% |
Амплитуда переменного сигнала: |
1 мВ ~ 2500 мВ |
Разрешение сигнала: |
0,1 мВ RMS |
Смещение постоянного тока: |
-10 ~ + 10 В |
Выходное сопротивление: |
50 Ом |
Форма волны: |
синусоида, треугольная волна и прямоугольная волна |
Волновые искажения: |
<1 % |
Режим сканирования: |
логарифмический / линейный, увеличение / уменьшение |
Анализатор сигналов: |
|
Интегральное время: |
минимум: 10 мс или самое длинное время цикла |
Максимум: |
106 циклов или 105 с |
Задержка измерения: |
0 ~ 105 с |
Компенсация смещения постоянного тока: |
|
Потенциальный диапазон автоматической компенсации: |
-10 В ~ +10 В |
Ток с диапазон компенсаций: |
-1A ~ + 1A |
Полоса пропускания: |
8-часовой диапазон частот, автоматическая и ручная настройка |
Требование ОС |
|
Интерфейс связи: |
изолированная универсальная последовательная шина (USB 2.0) |
Операционная система: |
Windows 2000 / XP / Win7 / Win8 / Win 10 |
Методы |
CS120 |
CS150 |
CS300 |
CS310 |
CS350 |
|
Стабильная поляризация |
Потенциал разомкнутой цепи (OCP) |
√ |
√ |
√ |
√ |
√ |
Потенциостатический (кривая IT) |
√ |
√ |
√ |
√ |
√ |
|
Гальваностатика |
|
√ |
√ |
√ |
√ |
|
Потенциодинамика (Тафельский сюжет) |
√ |
√ |
√ |
√ |
√ |
|
Гальванодинамика |
|
√ |
√ |
√ |
√ |
|
Переходная поляризация |
Многопотенциальные шаги |
√ |
√ |
√ |
√ |
√ |
Мульти поточнйые шаги |
|
√ |
√ |
√ |
√ |
|
Потенциальная лестница-ступенька (VSTEP) |
√ |
√ |
√ |
√ |
√ |
|
Гальваническая лестница-ступенька (ISTEP) |
|
√ |
√ |
√ |
√ |
|
Хронологические методы |
Хронопотенциометрия (CP) |
|
|
√ |
√ |
√ |
Хроноамперометрия (CA) |
|
|
√ |
√ |
√ |
|
Хронокоулометрия (CC) |
|
|
√ |
√ |
√ |
|
Вольтамперометрия |
Циклическая вольтамперометрия (CV) |
√ |
√ |
√ |
√ |
√ |
Линейная развертка вольтамперометрии (LSV) |
√ |
√ |
√ |
√ |
√ |
|
Лестничная вольтамперометрия (SCV) # |
|
|
√ |
|
√ |
|
Прямоугольная вольтамперометрия (SWV) # |
|
|
√ |
|
√ |
|
Дифференциальная импульсная вольтамперометрия (DPV) # |
|
|
√ |
|
√ |
|
Нормальная Импульсная Вольтамперометрия (NPV) # |
|
|
√ |
|
√ |
|
Дифференциальная нормальная импульсная вольтамперометрия (DNPV) # |
|
|
√ |
|
√ |
|
AC voltammetry (ACV) # |
|
|
√ |
|
√ |
|
2-я Гармоническая AC Voltammetry (SHACV) |
|
|
√ |
|
√ |
|
Амперометрия |
Дифференциальная Импульсная Амперометрия (DPA) |
|
|
|
|
√ |
Двойная дифференциальная импульсная амперометрия (DDPA) |
|
|
|
|
√ |
|
Тройная Pulse Амперометрия (TPA) |
|
|
|
|
√ |
|
Интегрированное импульсное амперометрическое обнаружение (IPAD) |
|
|
|
|
√ |
|
Импеданс |
EIS против частоты (IMP) |
|
|
|
√ |
√ |
EIS против времени (IMPT) |
|
|
|
√ |
√ |
|
EIS против потенциала (IMPE) (Мотт-Шоттки) |
|
|
|
√ |
√ |
|
Коррозионные испытания |
Электрохимическая Потенциокинетическая Реактивация (EPR) |
|
√ |
√ |
√ |
√ |
Электрохимический шум (EN) |
√ |
√ |
√ |
√ |
||
Амперметр с нулевым сопротивлением (ZRA) |
√ |
√ |
√ |
√ |
||
Тест батареи |
Заряд и разрядка аккумулятора |
√ |
√ |
√ |
√ |
|
Гальваностатический заряд и разряд (GCD) |
√ |
√ |
√ |
√ |
||
Расширения |
Регистратор данных |
√ |
√ |
√ |
√ |
|
Электрохимическая зачистка / осаждение |
√ |
√ |
|
√ |
||
Массовый электролиз с кулонометрией (BE) |
√ |
√ |
√ |
√ |
# - cуществует соответствующий метод зачистки вольтамперометрии.
Список поставок для каждой единицы:
Инструмент x 1; CS studio программное обеспечение x 1; Кабель питания х 1; USB-кабель x 1; Электродный кабель x 2; Ячейка пустышка (1 кОм || 100 мкФ) x 1; Руководство x 1.
Обслуживание:
1. Будет предоставлено руководство по установке и руководство пользователя вместе с продуктом на компакт-диске и USB-накопителе.
2. Пожизненное бесплатное обновление программного обеспечения и техническое обслуживание.
3. Гарантия 3 года.
Картина |
Кат # Наименование |
Спецификация |
CS900 Насыщенный каломельный электрод |
модель-212 (прямой), модель-232 (согнута) модель-217 (двойной солевой мост) Насыщенный раствор KCl |
|
CS901 Ag/AgCl Электрод сравнения |
Ø4 мм / Ø6 мм |
|
CS9001 Неводный Ag/Ag+ Электрод сравнения |
Ø4 мм / Ø6 мм |
|
CS902 Hg/HgO Электрод сравнения |
Подходит для щелочного / основного раствора |
|

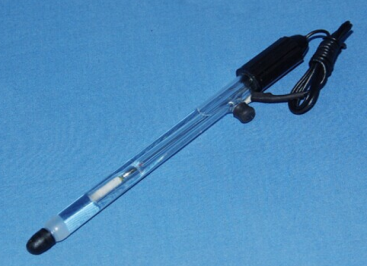

CS903 Ртутный / Ртутный сульфатный электрод |
Подходящий в кислотном растворе |
|
CS904 Cu/CuSO4 electrode |
Насыщенный CuSO4 solution |
|
CS910 Платиновый электрод проводимости |
||
CS911 Платиновый пластинчатый электрод. Размер можно настроить |
99,95 %,10x10x0,1 мм |
|
99,95 %,10x10x0,2 мм |
||
99,95 %,20x20x0,1 мм |
||
99,95 %,20x20x0,2 мм |
||
99,95 %,20x20x0,3 мм |
||
99,95 %,10x20x0,1 мм |
||
99,95 %,15x15x0,1 мм |
||
CS912 Платиновый проволочный противоэлектрод |
99,95 %, Ø0,5x37 мм (провод) |
|
CS913 Платиновый сетчатый электрод |
10 x 10 мм |
|
20 x 20мм |
||
|
||
CS915 Графитовый стержень |
Ø 4/6 мм, длина 150 мм |
|
CS916 Графитовый электрод |
Ø2~ Ø5 мм |
|
CS920 Стеклоуглеродный рабочий электрод |
Ø3 мм |
|
Ø2 мм |
||
Ø4/5 мм |
||
Ø6 мм |
||
Ø7 мм |
||
CS921 Металлический электрод |
Углеродистая сталь, нержавеющая сталь, медь Рабочая зона: 0.5 см2 |
|
CS922 Платиновый рабочий электрод |
99,95 %, Ø2 мм |
|
99,95 %, Ø3 мм |
||
CS923 Золотой обрабатывающий электрод |
99,95 %, Ø2 мм |
|
99,95%, Ø3 мм |
||
CS926 Микроэлектрод Pt |
10 мкм / 25 мкм |
|
CS927 Золотой микроэлектрод |
12,5 мкм / 25 мкм |
|
CS928 Стеклянная ячейка + тефлоновая крышка |
Стеклянная ячейка: 10 мл Диаметр трех отверстий: 6,35 мм, 6,35 мм, 6 мм |
|
CS930 Стеклянный электролизер, 4 порта (Не включает электроды на фото.) |
150 мл |
|
250 мл |
||
500 мл |
||
1000 мл |
||
CS931 Стеклянная ячейка в оболочке, не герметичная. |
50 мл |
|
100 мл |
||
150 мл |
||
CS931-S Стеклянная ячейка в рубашке (Запечатанный) |
50 мл |
|
100 мл |
||
150 мл |
||
CS932-1 Клетка Девнатана-Стачурски (H-клетки) |
250 мл/шт |
|
CS932-2 H-ячейки (не запечатан) |
Объем: 10 ~ 500 мл (каждая ячейка, объем может быть настроен). 50 мл легко сделать. PTFE колпачки. Две клетки разделены ионной мембраной, которую готовит пользователь. |
|
CS932-s H-ячейки (герметичные) Отверстия на крышках сделаны в соответствии с тремя электродами. |
50 ~ 250 мл (каждая клетка) 50 мл легко сделать. PTFE колпачки Две клетки разделены ионной мембраной, которую готовит пользователь. |
|
CS933 Оптоэлектрохимическая ячейка (материал кварц) |
30 * 30 * 30мм |
|
35 * 15 * 45мм |
||
40 * 40 * 40 мм
|
||
50 * 50 * 50 мм |
||
CS9330 Спектроэлектрохимическая ячейка |
В этот комплект входят: Кварцевая кювета 12,5 * 12,5 * 42 мм, тефлоновая крышка, Pt mesh (WE), Pt проволочный противоэлектрод (CE), электрод сравнения Ag / AgCl (RE), продувочная трубка оптический путь: 8 * 6,5 * 1 мм |
|
CS934 Ячейка для оценки покрытия |
10 мл |
|
CS935 Уплотнительный электролизер Отверстия на тефлоновой крышке сделаны в соответствии с тремя электродами, которые вы вводите. |
50 мл. |
|
100 мл |
||
150 мл |
||
250 мл |
||
CS936 Комплект плоских коррозионных ячеек – однопалубный
Комплект ячеек с плоской коррозией - двухпалубный: |
рабочая зона 1 см2 включая: Ag / AgCl электрод сравнения противоэлектрод: сетка Pt * 1 (20 * 20 мм) |
|
рабочая зона 1 см2 включая: Ag / AgCl электрод сравнения * 1 противоэлектрод: сетка Pt * 1 (20 * 20 мм) |
||
CS940 Подставка для ячеек 1 |
Материал основания: углеродистая сталь. Не включены ячейка и электроды, которые предназначены для демонстрации |
|
CS941 Ячейка держатель |
Материал основания: углеродистая сталь. Не включены ячейка и электроды, которые предназначены для демонстрации |
|
CS942 Набор для полировки электрода |
Альфа-порошок оксида алюминия 0,05 мкм, 0,3 мкм, 1 мкм 10 г для каждого 1 шт. Накладки Mastertex и полировальная прокладка Microcloth (Ø200 мм); Карбиметровые диски (4000 #, Ø200 мм); 2 куска стеклянных пластин |
|
|
CS945 Зажим электрода |
Разборный; На зажим можно надеть пластинчатый или пластинчатый электрод любого размера. |
Основные | |
---|---|
Производитель | BOYN |
Страна производитель | Китай |
Состояние | Новое |
Число каналов | 4 |
- Цена: 35 000 ₸
