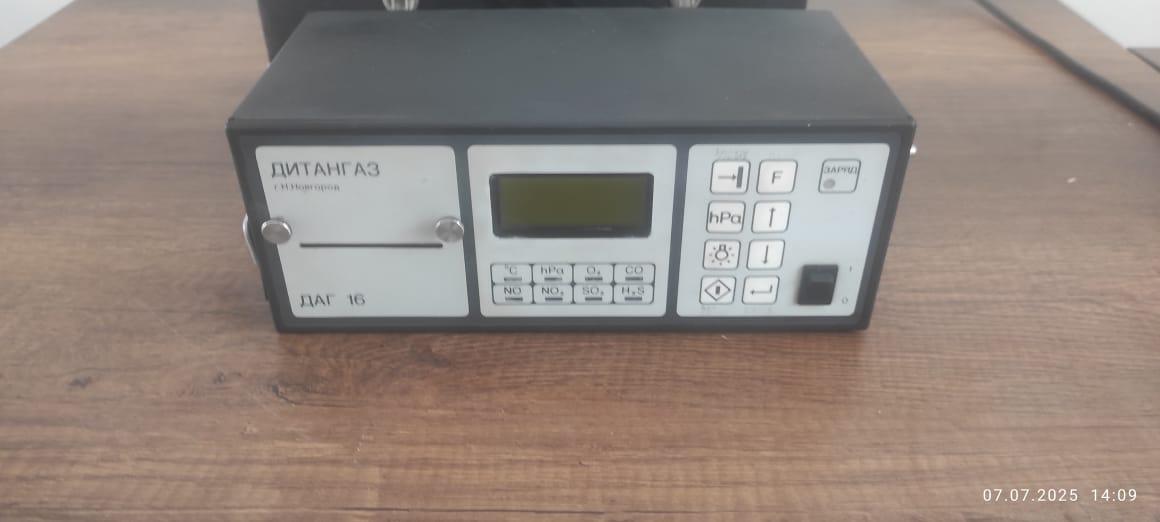

 Переносной газоанализатор «ДАГ-16» выпускается серийно 1996 года. Это надежный переносной прибор с шестью электрохимическими датчиками. Встроенный термопринтер, мощный аккумулятор, большой выбор вариантов оснащения при заказе, позволяет пользователю получить современный многофункциональный прибор для оптимизации сжигания топлива при наладке топливосжигающих установок и экологического контроля.
Методика выполнения измерений ДАГ 16 (МВИ ДАГ16), выполненная организацией Мониторинг. Скачать >>>
 Защищенность от воздействия окружающей среды: группа В3 по ГОСТ 12997-84.
Технические характеристики:
|
Индикация
|
жидкокристаллический дисплей 4 строки по 16 символов.
|
|
Печатающее устройство
|
термопринтер шириной 58 мм.
|
|
Бумага
|
термобумага шириной 58 мм.
|
|
Скорость печати
|
1,25 строк/сек.
|
|
Запоминающее устройство
|
для всех величин измерения, емкость - 200 измерений.
|
|
Интерфейс
|
RS-232.
|
|
Часы
|
часы реального времени с календарем.
|
|
Калибровка
|
200 секунд на свежий воздух.
|
|
Автотест
|
параметров прибора и датчиков с индикацией на дисплее.
|
|
Межповерочный интервал
|
один год.
|
|
Электропитание
|
сеть - 220V/50Hz или 110V/60Hz через выносной источник 12V - 500 mA, автономное - от встроенного аккумулятора 6 В, 4 Aч.
|
|
Время зарядки аккумулятора
|
не более 14 часов, с защитой от перезарядки.
|
|
Время автономной работы
|
не менее 16 часов (без учета работы принтера), с контролем уровня разряда.
|
|
Температура эксплуатации 0С
|
+10...+40.
|
|
Температура хранения 0С
|
-20...+50.
|
|
Зонд забора газа
|
зонды длиной 300, 750, 1500 мм с термопарой типа К (ХА).
|
|
Размеры прибора
|
275х150х110 мм.
|
|
Вес прибора
|
3,3 кг.
|
|
Размеры футляра
|
390х170х165 мм.
|
|
Полная масса комплекта
|
5,8 кг.
|
Метрологические характеристики:
|
Объект измерения
|
Принцип измерения
|
Диапазон измерения
|
Предел допустимой основной погрешности
|
|
О2, кислород
|
электрохимический сенсор
|
0...20.9 об.%
|
± 0.2 об.%
|
|
СО2 , углекислый газ
|
расчет
|
0...21 об.%
|
± 0.5 об.%
|
|
СО, угарный газ
|
электрохимический сенсор
|
0...30000 ppm
0...6000 ppm
0...4000 ppm
0...2000 ppm
|
± 5%
|
- приведенная к концу поддиапазона в пределах 0..20% от диапазона измерения,
- относительная в пределах 20..100% диапазона измерения.
|
|
SО2 сернистый газ
|
0...4000 ppm
0...2000 ppm
|
± 10%
|
|
NO окись азота
|
0...2000 ppm
0...1000 ppm
|
± 10%
|
|
NO2 двуокись азота
|
0...100 ppm
|
± 15 %
|
|
H2S двуокись азота
|
0...200 ppm
0...100 ppm
|
± 15 %
|
|
Ta, температура воздуха
|
полупроводников. Сенсор
|
от минус 20 до 60 0C
|
± 1 °C.
|
|
Tg, температура газа
|
Термоэлемент ХА (К)
|
от минус 20 до 800 0С
|
± 1 %
|
|
P, давление/разряжение
|
Полупроводниковый сенсор
|
± 20 hPa
|
± 5%
|
|
Alf, избыток воздуха
|
расчет
|
1.0...9.9
|
± 2 %
|
|
QA, потери тепла
|
расчет
|
0...99,9%
|
± 2 %
|
|
содержание сажи
|
сравнительная шкала
|
DIN 51402
|
|
| Индикация: |
Жидкокристаллический дисплей, 4 строки по 16 символов |
| Языковая версия: |
Русская, английская по отдельному заказу |
| Печатающее устройство: |
Встроенный термопринтер, термобумага шириной 58 мм |
| Запоминающее устройство: |
Энергонезависимая память на 200 измерений |
| Интерфейс: |
RS-232 |
| Часы: |
Часы реального времени с календарем |
| Калибровка: |
200 секунд на О2 - 20,9 %; СО - SО2 - NO2 - H2S=0 ppm, эталон свежий воздух |
| Сервис-контроль: |
После года эксплуатации |
| Электропитание: |
Сеть 220 V/50 Hz или 110 V/60 Hz через выносной источник 12 V/500mV
Автономное от встроенного аккумулятора 6V, 4A·ч |
| Время автономной работы: |
Не менее 16 час (без учета работы принтера), с контролем уровня разряда
Обеспечивается автоматический подзаряд аккумулятора при подключении к сети |
| Температура эксплуатации: |
+6...+40 °С. |
| Температура хранения: |
-20...+50 °С. |
| Зонд забора газа: |
Зонд длиной 750 (1500**) мм с теплоизолирующей ручкой, соединительным шлангом и компенсационным приводом длиной 3,5 м, встроенным термоэлементом для измерения температуры воздуха и термопарой, переставляемым опорным конусом |
| Габаритные размеры прибора: |
(275 х 150 х 110) мм |
| Масса прибора: |
не более 3,3 кг |
| Размеры футляра: |
(390 х 170 х 165) мм |
| Полная масса комплекта: |
5,8 кг |
|
